قياس المقاومة النوعية للتربة بطريقة وينر

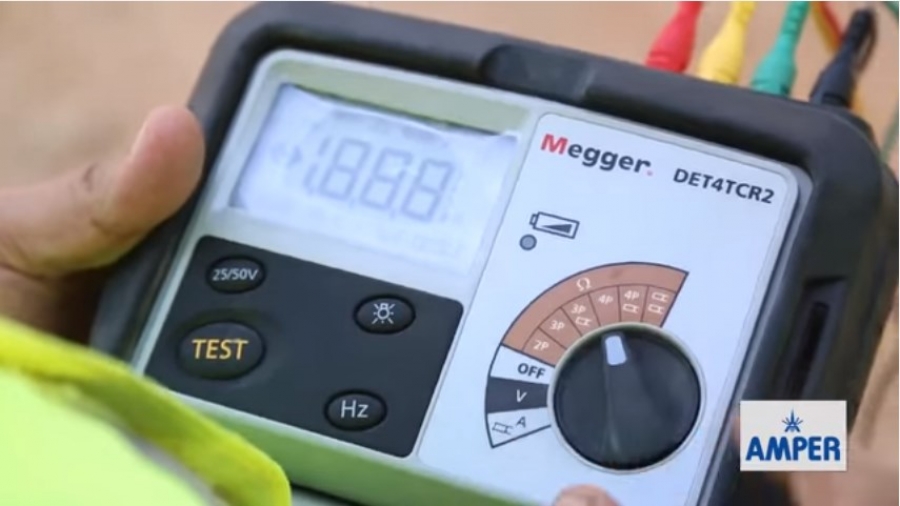

يمكن قياس المقاومة النوعية للتربة بمساعدة 4 أكوام باستخدام طريقة وينر. يتم دفع الأكوام إلى الأرض على فترات متساوية وفي نفس الاتجاه. مع الميجر الأرضي، يتم تطبيق التيار من الأقطاب الكهربائية الخارجية ويتم قياس الجهد من الأقطاب الكهربائية الداخلية. تتم قراءة مقاومة الأرض مباشرة من جهاز القياس بتطبيق قانون أوم (R=V/I).
الشكل 1: قياس المقاومة النوعية للتربة باستخدام طريقة وينر
قيادة قضبان التأريض إلى الأرض
تُستخدم قضبان التأريض، وهي أحد الأنواع المختلفة لعناصر التأريض، بشكل متكرر في المناطق التي لا تكون فيها الأرض صخرية ويمكن استخدام الأقطاب الكهربائية الرأسية. نظرًا للوصول إلى طبقات التربة الرطبة، فمن الممكن الحصول على مقاومة تأريض منخفضة.
الشكل 2: دفع أدوات التأريض العميقة (قضبان التأريض) إلى الأرض
سحب كابل التأريض والتأكد من توصيله بالقضبان
إنها عملية الجمع بين قضبان أرضية مدفوعة رأسياً وموصل نحاسي مكشوف.
الشكل 3: سحب كابل التأريض والتأكد من اتصاله بالقضبان
إجراء اتصالات اللحام الحراري في النقاط المطلوبة
من الممكن أن تكون التوصيلات تحت الأرض من أنواع مختلفة مثل موصل موصل وموصل قطب كهربائي. تعد طريقة اللحام الحراري أحد التطبيقات المفضلة بشكل متكرر للتأكد من أن هذه الوصلات أكثر صحة من الوصلات الميكانيكية.
الشكل 4: إجراء اتصالات اللحام الحراري عند النقاط المطلوبة
استخدام مواد تقليل مقاومة التأريض (TDM)
يتم استخدام "مادة تقليل مقاومة التأريض" عندما لا يمكن تحقيق مقاومة التأريض المطلوبة باستخدام الموصلات أو الأقطاب الكهربائية. والنقطة المهمة هنا هي أن هذه المنتجات لا تحتوي على مواد كيميائية ولا تلوث المياه الجوفية.
الشكل 5: استخدام مواد تقليل مقاومة التأريض (TDM)
تركيب غرف التفتيش لقياس التأريض
يتم استخدام فتحات التأريض لاحقًا لقياس مقاومة التأريض والتحكم في قضبان التأريض.
.jpg)
الشكل 6: تركيب غرف التفتيش لقياس التأريض
حفر القضبان المرجعية وإجراء قياسات التأريض
يمكن إجراء القياسات باستخدام 2 أو 4 قضبان مرجعية، اعتمادًا على جهاز القياس المستخدم. هناك أيضًا أدوات قياس لا تتطلب قضيبًا مرجعيًا. للحصول على قياس موثوق، يوصى بأخذ القياسات من نقطتين مختلفتين على الأقل.
الشكل 7: قيادة القضبان المرجعية وإجراء قياس التأريض
